洗煤厂蓄水池球形网架工程

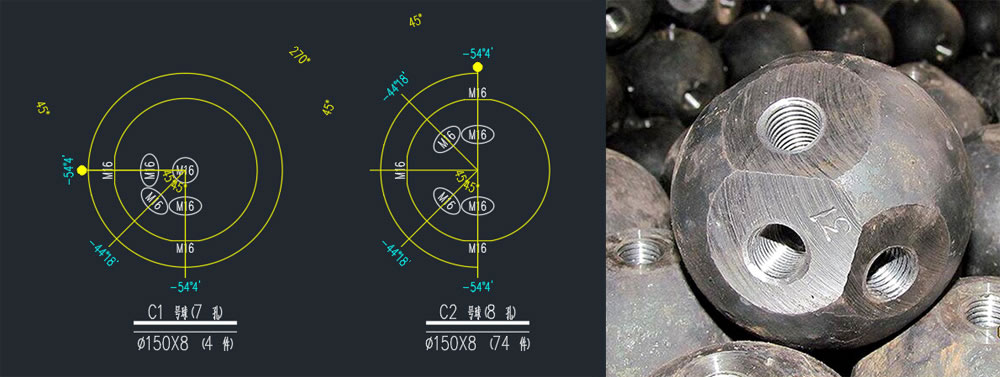

  球形网架是一种新型的屋盖承重结构,属于多次超静定空间结构球形网架是一种新型的屋盖承重结构,属于多次超静定空间结构体系,它改变了平面屋架结构的受力状态,能够承受来至各方的荷载。它结构新颖美观,杆件规律性强,整体性好,空间刚度大,跨度大,抗震性能好,杆件之间全部采用螺栓连接,便于安装,操作简便。近来被广泛用于体育馆、仓库等的屋盖承重结构。


  网架的拼装

  ①、 下弦杆与球的组装: 根据安装图的编号,垫好垫实下弦球的平面,把下弦杆件与球连接并一次拧紧到位。
  ②、腹杆与上弦球的组装: 腹杆与上弦球应形成一个向下四角锥,腹杆与上弦的连接必须一次拧紧到位,腹杆与下弦球的连接不能一次拧紧到位,主要是为安装上弦杆起松口作用。
  ③、上弦杆的组装: 上弦杆与球拧紧应与腹杆和下弦球拧紧依次进行。 用以上方法安装一榀进行一次检测,如此方法直到全部安装结束,在整个网架安装过程中,要特别注意下弦球的垫实,轴线的准确、高强度螺栓的拧紧程度、网架挠度及几何尺寸的控制。
